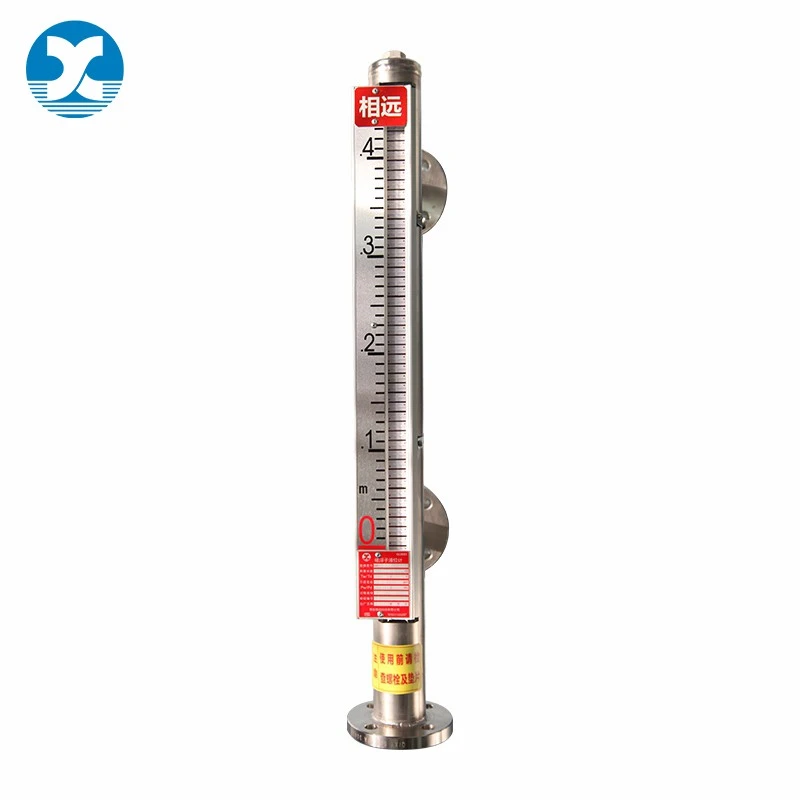

Indicatore di livello magnetico con display locale

Molti serbatoi di processo ausiliari, contenitori di stoccaggio temporaneo e vasche di raccolta sotterranee richiedono solo controlli periodici manuali a campione. La specifica di strumenti di livello magnetico dotati di moduli da 4‑20 mA, bus di campo o wireless aggiunge spese in conto capitale non necessarie, manodopera di cablaggio e lavoro di configurazione continuo per le strutture prive di un'infrastruttura di automazione centralizzata. Le varianti multiparametriche con rilevamento integrato della temperatura e della pressione introducono anche gruppi elettronici superflui per l'osservazione di base dell'altezza del liquido.

Questo solo visivoindicatore di livello magneticomantiene la comprovata architettura della camera di bypass resistente alla pressione e alla corrosione, eliminando al contempo tutto l'hardware di rilevamento elettronico. Si basa interamente sull'accoppiamento magnetico meccanico: un galleggiante interno segue il movimento della superficie del liquido e la sua matrice di magneti permanenti attiva/disattiva le bandiere bicolore esterne per contrassegnare i confini del gas liquido in tempo reale. Non è necessaria alcuna alimentazione per il funzionamento di routine, riducendo al minimo le fonti di guasto e riducendo gli oneri di manutenzione a lungo termine.

A differenza dei misuratori di livello magnetici dotati di trasmettitore o multisensore realizzati per la gestione dell'impianto incentrata sulla sala di controllo, questa unità è ottimizzata per regimi di ispezione walk-around attenti ai costi. Se confrontato con i tubi di mira in vetro o gli interruttori a galleggiante discreti, offre un contenimento della pressione superiore, un rischio di perdite ridotto e cicli di servizio prolungati. Rappresenta una selezione pragmatica per i siti che potrebbero aggiungere funzionalità di automazione in futuro ma che oggi richiedono un monitoraggio visivo semplice.

• Funzionamento meccanico completamente passivo, assorbimento di potenza pari a zeroTutte le indicazioni di livello funzionano tramite meccanismi ad accoppiamento magnetico. Non sono necessari cavi di alimentazione, batterie o componenti elettronici del trasmettitore, il che lo rende particolarmente adatto per punti di ispezione in aree pericolose non alimentati.
• Lettura della bandiera bicolore ad alto contrasto per le pattuglie sul campoLe zone liquide vengono visualizzate in rosso; le zone di spazio vapore sono bianche. Il netto contrasto cromatico rende la demarcazione del gas liquido facile da identificare per i tecnici da una distanza di visione ragionevole durante i controlli di routine.
• Ampia scelta di materiali per fluidi di processo aggressiviLa camera di bypass, i giunti flangiati e il galleggiante interno possono essere costruiti in 304SS, 316L, titanio, Hastelloy C276, Inconel 625 o 310S. Questi gradi di materiali supportano condizioni di vuoto, pressioni di esercizio elevate e fluidi di processo chimicamente aggressivi.
• Due gruppi di bandiere per adattarsi a diversi regimi termiciI set di bandiere in alluminio rivestite in nylon gestiscono temperature medie fino a 150 gradi per serbatoi di stoccaggio per uso generale. Le costruzioni a bandiera magnetica interamente in metallo sopportano temperature di processo fino a 400 gradi per recipienti di olio termico e reattori batch ad alta temperatura.
• Requisiti minimi di manutenzione continuaElimina le modalità di guasto legate alla deriva elettronica, all'invecchiamento dei componenti o al danneggiamento del circuito. Il lavoro di routine consiste principalmente nel lavaggio periodico della camera per eliminare l'accumulo di sedimenti causato da liquidi di processo appiccicosi o carichi di particelle.
• Binario pronto per il retrofit per future espansioni funzionaliLe guide esterne sono già riservate per l'hardware dell'allarme dell'interruttore a lamella. Se gli aggiornamenti dell'automazione del sito vengono effettuati in un secondo momento, gli interruttori di limite alto-basso possono essere agganciati al manometro esistente senza rimuovere il gruppo di bypass principale o modificare gli ugelli del serbatoio.
• Molteplici opzioni di connessione per nuove costruzioni e lavori di retrofitSono supportate configurazioni con ingresso montato su flangia, saldato o filettato, semplificando la sostituzione dell'hardware a livello di vista precedente sui serbatoi di stoccaggio esistenti.

Questo indicatore di livello magnetico solo visivo eredita la progettazione della camera di bypass resistente alla pressione degli strumenti di livello magnetico standard montati lateralmente, senza l'eliminazione di tutto l'hardware elettronico di elaborazione del segnale. La lettura avviene esclusivamente tramite accoppiamento magnetico meccanico. Le opzioni dei materiali delle parti a contatto con il fluido e gli involucri a pressione termica seguono le norme industriali stabilite per l'hardware di livello di tipo bypass. Le specifiche complete sono riportate nella tabella:

Questo indicatore di livello magnetico a indicazione passiva è destinato alle installazioni che richiedono solo un'ispezione manuale periodica in loco e nessun feedback di controllo del processo remoto:

• Serbatoi ausiliari di raffreddamento e circolazione dell'acqua: Per i serbatoi tampone di centrali elettriche e officine chimiche dove gli operatori sul campo eseguono controlli di pattuglia di routine del livello dell'acqua.
• Miscelazione di piccoli lotti e fusti temporanei di materie prime: recipienti intermedi per prodotti alimentari e prodotti chimici fini che operano senza un'infrastruttura di controllo automatizzata collegata a PLC.
• Pozzetti interrati di raccolta liquami e liquidi reflui: Serbatoi sotterranei dell'officina ambientale, monitorati dal personale in loco per prevenire incidenti di traboccamento.
• Recipienti di reazione batch azionati manualmente: reattori chimici e farmaceutici a ciclo intermittente gestiti tramite flusso di lavoro manuale anziché tramite automazione a circuito chiuso.
• Serbatoi tampone comunali antincendio e per l'approvvigionamento idrico: Serbatoi antincendio che richiedono semplici controlli visivi a campione senza collegamenti dati remoti permanenti.

D1: In cosa differisce questo indicatore di indicazione puramente locale dagli indicatori di livello magnetici abilitati WirelessHART?

R: Le unità dotate di WirelessHART contengono componenti elettronici di trasmissione radio per inviare letture di livello a sistemi di controllo distanti. Questa variante solo visiva non contiene hardware di trasmissione elettronica e fornisce letture esclusivamente per controlli visivi in ​​loco, offrendo una soluzione a costi ottimizzati per i siti orientati all'ispezione manuale.

Q2: È possibile aggiungere funzionalità di allarme o di lettura remota dopo l'installazione?

R: Sì. La guida di montaggio esterna condivide dimensioni universali. Gli allarmi di limite dell'interruttore reed, i trasmettitori da 4‑20 mA o i moduli WirelessHART possono essere fissati successivamente sulla guida per aggiornamenti successivi dell'automazione dell'impianto. Non è necessaria la rimozione del gruppo della camera di bypass principale o la rielaborazione del serbatoio.

Q3: L'unità di indicazione locale completamente meccanica è adatta per zone a rischio di esplosione?

R: Poiché non sono presenti circuiti elettronici interni o componenti che consumano energia, presenta caratteristiche intrinseche antiscintilla. Può essere utilizzato in sicurezza negli ambienti con serbatoi di liquidi infiammabili della Zona 0/Zona 1 senza speciali involucri elettronici antideflagranti.

D4: Cosa può causare il malfunzionamento della bandiera magnetica durante l'assistenza sul campo a lungo termine?

R: In condizioni di mezzo pulito, il gruppo della bandiera a magnete permanente in genere supera gli 8 anni di vita operativa. Laddove sono presenti fluidi appiccicosi, ad alta viscosità o ricchi di particelle, i sedimenti possono limitare la corsa del galleggiante. Lo svuotamento e il lavaggio periodici della camera ripristineranno il normale funzionamento.

D5: I mezzi di processo ad alta temperatura possono degradare le prestazioni della bandiera magnetica?

R: Seleziona la variante con bandiera interamente in metallo per supporti fino a 400 gradi. Nell'ambito della classificazione termica pubblicata, i componenti a magnete permanente incorporati non subiranno smagnetizzazione, preservando un'indicazione visiva affidabile.

Se le risorse del tuo serbatoio si basano principalmente su controlli manuali del livello dei liquidi basati su pattuglie e non hai la necessità immediata di feed di segnali remoti legati alla sala di controllo, questo indicatore di livello magnetico con indicazione puramente locale elimina spese inutili per trasmettitori e lavori di cablaggio sul campo. Offre un monitoraggio meccanico passivo intrinsecamente sicuro, con possibilità di futura aggiunta di hardware di allarme limite.

Condividi le caratteristiche del tuo mezzo di processo, l'inviluppo di temperatura-pressione operativa e i requisiti di connessione del serbatoio-ugello. Il nostro team di ingegneri compilerà la configurazione dei materiali e degli accessori più conveniente e fornirà un preventivo diretto in fabbrica.
